DP线第20针脚DP_PWR的重要性

年前因为组了多屏,于是买入了一根廉价的DP线。更换后,使用是正常的,DP的效果确实是比HDMI要好。色彩啥的比较鲜艳。

偶尔发现,电脑关机后,主机的指示灯还会亮。但没放在心上。

后来又入了一个480GB的SATA固态硬盘当作存储盘。

之后,问题就来了。

首次安装,启动后,硬盘是可以认出来的。重启也是可以认出来的。

但是关机后,再启动,却怎么都认不出硬盘。

折腾了很久,发现,关机后显示器必须断电后再重启才能认出固态硬盘。并且发现,关机后,显示器居然能给主机供电。

于是,原因就是,主机启动前,硬盘就通电了,然后主板没法认出硬盘。

查了下,最终是那根垃圾DP线引起的。

之前买的那根DP线是非标的DP线,奸商所为。具体原因如下:

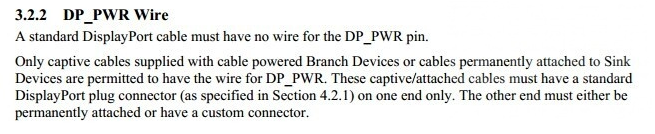

在DP线针脚的标准定义里,第20针脚DP_PWR是有自己的特殊的用途的,在VESA给出的标准文档里,有如下定义:

DP线第20针脚DP_PWR的重要性

翻译成中文,这个针脚必须空置,而实际上这个针脚通常用于DP-HDMI DP-DVI的转换上,如果DP-DP公对公的线材中,是一定一定要空置的,否则会产生严重的短路事件。

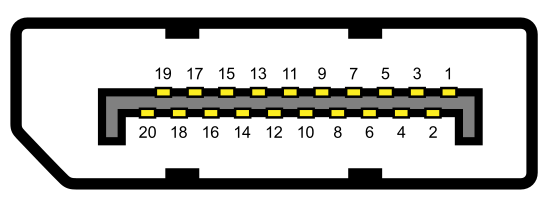

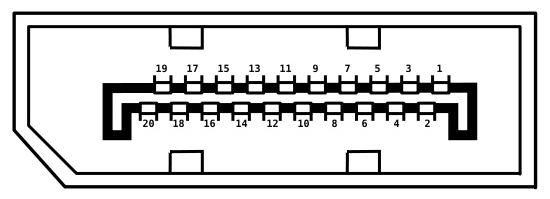

DP线的针脚序号如下:

DP线第20针脚DP_PWR的重要性

DP线第20针脚DP_PWR的重要性

果断用万用表测了那根DP线,发现20针脚确实是通电了。折腾了一下,把DP线第20针脚的线给拔掉了,再插回去,一切正常。
