Autodesk Inventor 基于工程图明细栏的总成BOM输出

【2020.11月更新】本站提供Autodesk Inventor 2015-2020免费版供大家试用,关注本站公众号(右侧),在 个性化-联系客服  中输入INVENTOR 可获取插件文件下载链接。

Inventor有内置的BOM可以输出,但这个BOM需要建立在所有模型数据都相当规范的前提之下。实际使用软件的用户会发现,其实工程图上的明细表数据往往更加准确。

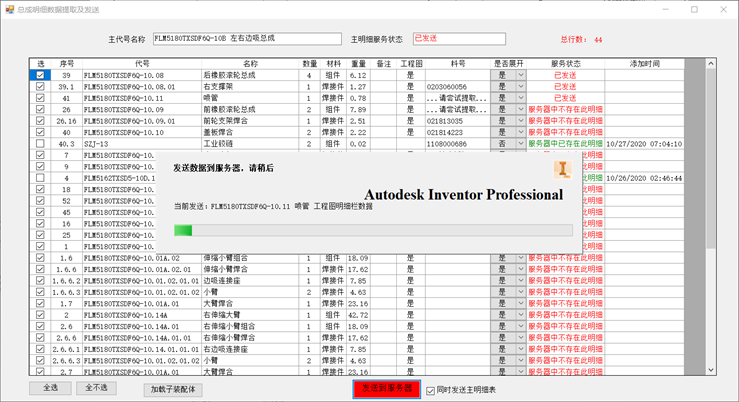

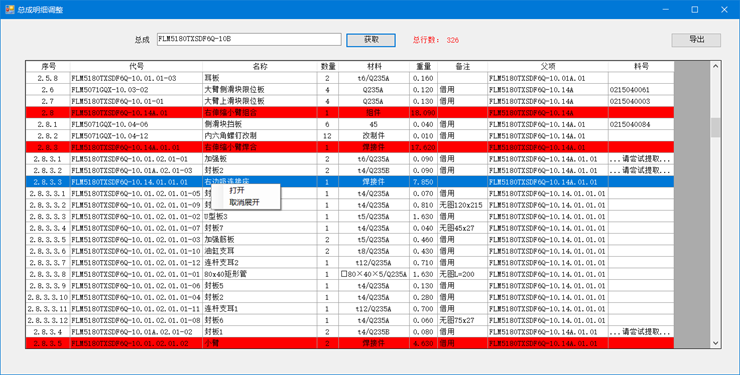

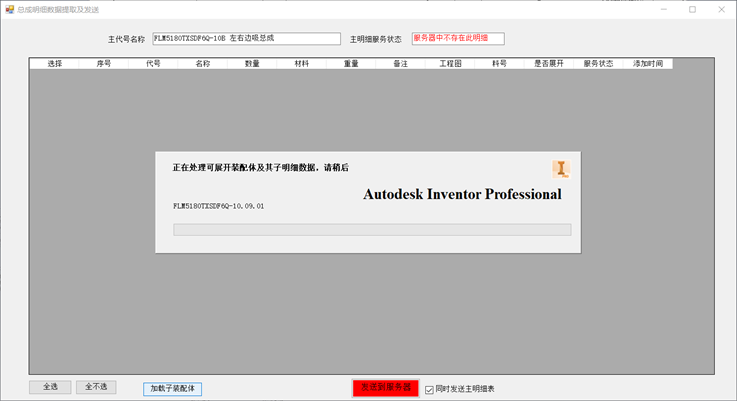

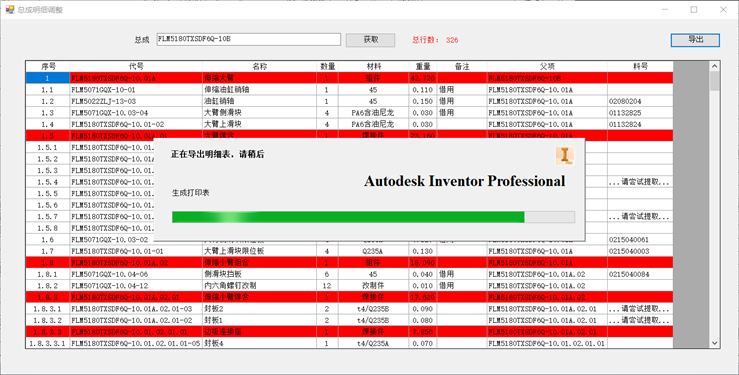

基于这方面的实际情况,最近在Inventor上做了一个基于工程图明细栏数据的混合BOM输出工具。原理是,在最顶层的工程图中,通过分析其所有关联子装配体,如果存在工程图文件那么提取其中的明细栏数据,如果没有工程图文件则从内置的总成bom中提取数据。然后统一发送到另外建立的数据服务器上,在其上处理总BOM表,然后返回到客户端。

服务器端采用Django设计,用restful方式与客户端沟通。本次设计是基于多用户,方便数据共享共用。目前用的很顺畅,较手动整理Bom,提升50倍效率。后面有空的话,再搞一个单机版。

如果你有这方面的需求,可以关注本站公众号,输入INVENTOR,获取相关软件。
