Inkscape 转写字机Gcode(G代码)插件,支持步进、舵机抬笔

早些时候,写了一篇关于自制写字机Inkscape Gcode生成插件的文章,发现不少人有这个需求。最近重新看了下,感觉有问题,x,y的限制尺寸(x:250mm,y:180)被写在代码里面了。还有,原来的插件只支持舵机抬笔。而我的机器,又被我折腾到了步进电机抬笔,建议有这种机器的玩家,有条件的话都升级一下。舵机抬笔问题多。步进电机抬笔,更舒服,机器固件用标准版本的GRBL就行。

这次,把这个插件修改成兼容Z轴抬笔,默认勾选了Z轴抬笔,取消勾选就是舵机抬笔。一般来说,如果是Z轴抬笔,落笔和抬笔延时都设置为0;舵机抬笔的话,一般是150。供参考。

同时,顺便把部分英文修改成了中文,方便英文不好的使用。

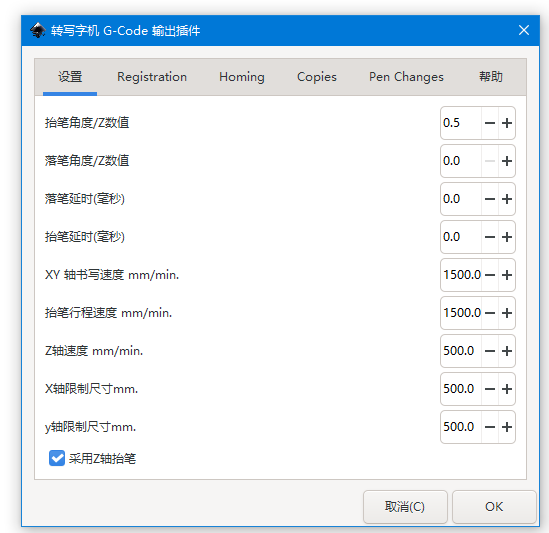

中文设置界面

使用方法:不变,还是另存为,然后选择:“转写字机 G-Code”,之后即可生成G代码文件。

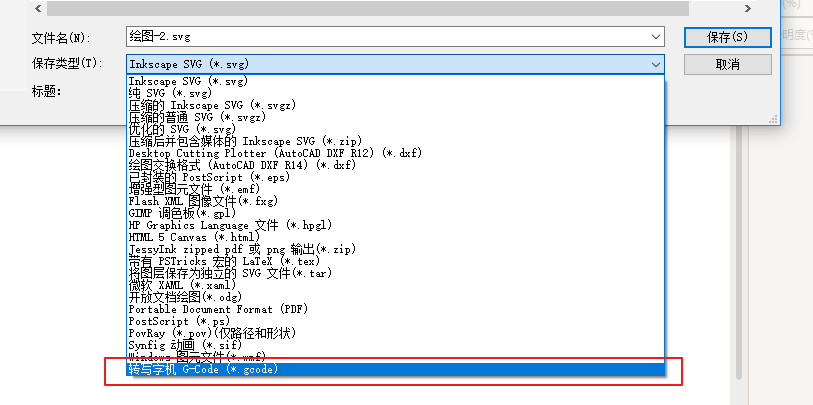

另存为,选择“转写字机 Gcode”

插件获取:

链接:https://pan.baidu.com/s/1OQH7jTjJvD6sbVh-YW72IA
提取码:kuju

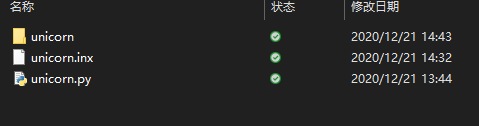

安装方法:解压后将下图所示的文件选中,复制到程序插件文件夹下:

程序插件文件夹示例: X:\Program Files\Inkscape\share\inkscape\extensions

本插件目前支持Inkscape 1.0.1,2020.09.07的版本,早期其他版本未经测试。如果有需求,或是使用这个插件有什么bug欢迎留言。

2021年4月15日更新:

最近抽空做了一个将inkscape svg 文件转Gcode的在线应用。
测试地址: Inkscape SVG简笔画转G代码
使用方法:上传已经转path的svg文件,最终会输出预览和Gcode文件。
赞(17) 打赏
未经允许不得转载:酷居科技 » Inkscape 转写字机Gcode(G代码)插件,支持步进、舵机抬笔

评论 4

  • 昵称 (必填)
  • 邮箱 (必填)
  • 网址
  1. #1

    报错
    File “unicorn.py”, line 71

    SyntaxError: Non-ASCII character ‘\xe8’ in file unicorn.py on line 71, but no encoding declared; see http://www.python.org/peps/pep-0263.html for details

    青花3年前 (2021-03-08)回复
    • 已更新,可重新下载。

      kuju3年前 (2021-03-19)回复
  2. #2

    链接里面两个文件夹都放过去了但是还是报错<frozen importlib._bootstrap>:914: ImportWarning: _SixMetaPathImporter.find_spec() not found; falling back to find_module()

    prince6个月前 (09-06)回复
    • 确认一下inkscape 版本

      kuju6个月前 (09-07)回复
