图形化替换零部件插件(Visual Replace) for Autodesk Inventor 2015-2021

在Autodesk Inventor装配体文件环境下, 替换命令需要与文件浏览器对话框一起使用。稍微麻烦,Visual Replace是一款直接可以在图形界面上完成零部件替换的插件。例如在装配体中有一个螺栓要替换为另一螺栓,它只要鼠标点3次就可以。非常方便。

官方插件下载链接:点这里

截至目前为止,该插件支持Inventor 2015-2019,作者没有对Inventor2020 和 2021进行适配更新。

如果你使用Inventor2020以上版本,安装插件后需要修改部分文件才能正常使用。更改方法如下:

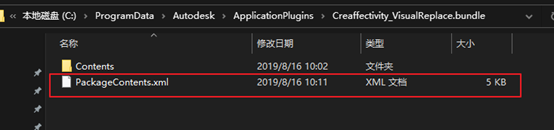

安装插件完后,插件的安装目录一般在:C:\ProgramData\Autodesk\ApplicationPlugins\Creaffectivity_VisualReplace.bundle

1、修改PackageContents.xml 文件,可以用记事本,这边用viscode

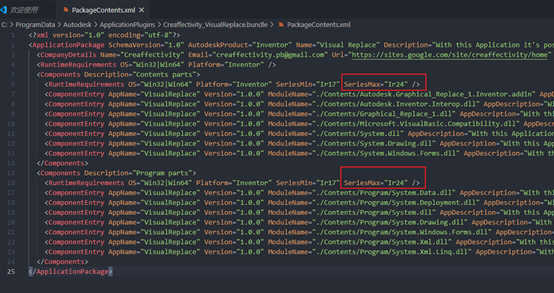

默认应该是 Ir23,如果你用Inventor 2020 则需要修该成Ir24,或者直接修改成Ir25把Inventor 2021一起兼容了。

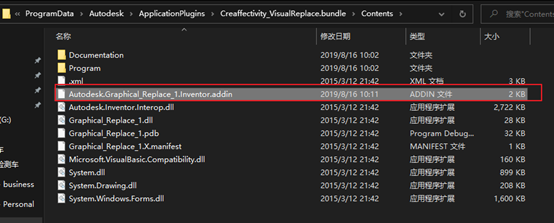

2、打开Contents文件夹,修改其中的Autodesk.Graphical_Replace_1.Inventor.addin文件

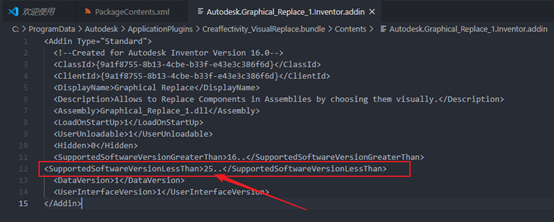

同样用记事本或者Viscode打开文件,把原来的24,改成25或者26,26理论上可以兼容Inventor 2021

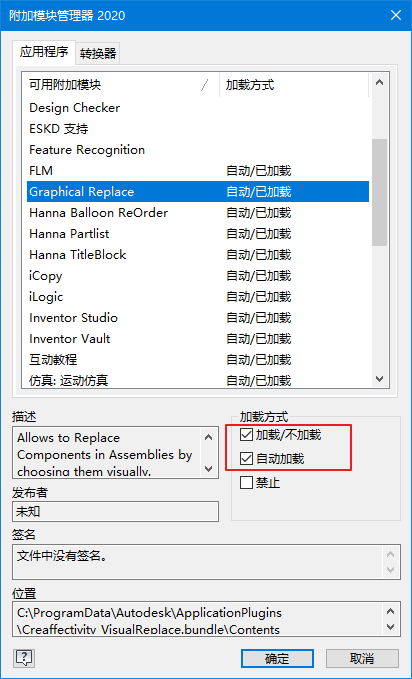

修改完后,重启Inventor,一般就可以在 工具–附加模块 中看到这个插件了(Graphical Replace)。

另外,修改完文件后,Inventor 2020 可以稳定使用。只要Inventor Api 没有大改,Inventor 2021理论上应该没问题。
