Solidworks常用属性快速填写插件--swcode

Solidworks是国内使用较多的一款3D设计软件。学校,工业企业用的挺多。通常如果需要出工程图,那么就配合工程图模板要填写各种国标需要的属性。比如,代号和名称,一般我们会从文件名中提取零部件的代号和名称,并写入文件。文件名用空格或者其他符号作为分隔。

本文提供一种比较简单的solidworks常用属性读取,填写工具Swcode。主要方便工程图中各种数据的规范管理。为最终的BOM表提供基础数据。

Swcode采用Solidworks外挂程序的形式开发,使用本工具前需要先打开solidworks程序。

目前Swcode自动支持Solidworks 2016-2023版本,如果你有其他版本需求,可以私下联系我。

主要功能:

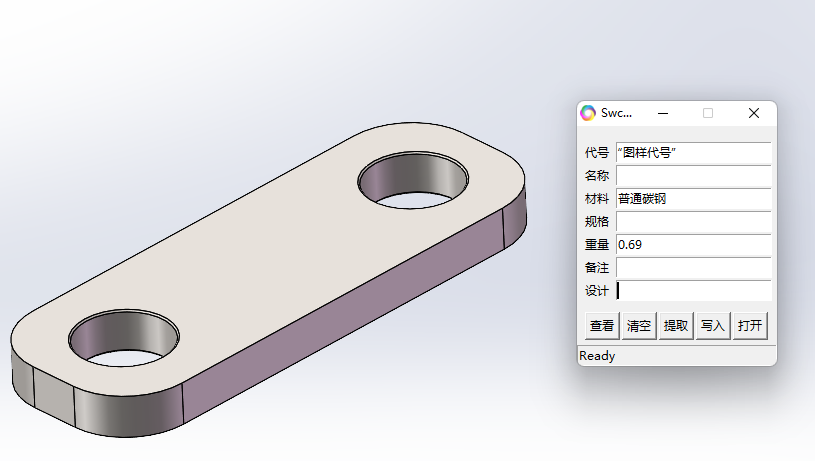

1、零件/工程图视图,如果相关属性存在,那么可以查看或者写入相关的属性值。注意,工程图视图中,需要先选中一个视图。

2、装配体视图,当鼠标不选中任何对象时,即可查看读取写入相关属性。当鼠标选中设计树上的零部件时,可对该选中的零部件执行查看读取写入属性数据操作。

3、提取:主要是从文件名中自动提取代号和名称数据。文件名的命名规则必须是:“代号+空格+名称 ”,例如 “BBC 固定板” 这种形式来命名。

4、打开:可以快速打开文件所在的文件夹并选中该文件。

程序链接获取:关注本站公众号(右侧二维码),在 菜单-联系客服 中输入 swcode
